АНИЛИНО-ФОРМАЛЬДЕГИДНЫЕ СМОЛЫ, термореактивные или термопластичные
продукты взаимод. анилина с формальдегидом. Термореактивные смолы получают
поликонденсацией анилина (1 моль) и формалина (1,5 моль) в водной среде
(кат. - HCl). Смолу выделяют из реакц. смеси, добавляя в нее 25%-ный раствор
NaOH, осадок промывают водой. сушат до остаточной влажности не более 7%
и измельчают. Отверждение смолы (обычно при 180 °С), в котором участвуют
содержащиеся в ней метилольные группы —СН2ОН, сопровождается
образованием сетчатых структур типа:
Отвержденные А.-ф.с. - непрозрачные желто-коричневые вещества, устойчивые
к действию воды, щелочей. масел, разлагающиеся сильными кислотами, темнеющие
на свету. По электроизоляц. свойствам они превосходят меламино-, мочевино-
и феноло-формальд. смолы.

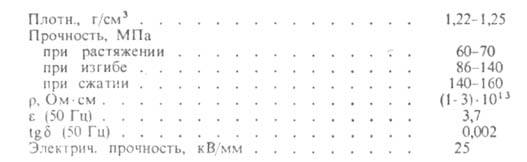

Некоторые характеристики ненаполненных отвержденных А.-ф. с. приведены
ниже:
Термореактивные А.-ф. с. используют главным образом как отвердителиэпоксидных
смол. Применение А.-ф. с. в кач-ве связующихполимерных материалов (пресс-порошков,
слоистых пластиков и др.) ограничивается их невысокой скоростью отверждения
и низкой температурой размягчения (ок. 90°С) отвержденных продуктов. Большее значение
как связующие имеют феноло-анилино-формальд. смолы (мол. м. 400-1000),
которые синтезируют аналогично резольным феноло-формальд. смолам и перерабатывают
методами прессования или литья под давлением. главным образом в изделия электро-техн.
назначения.

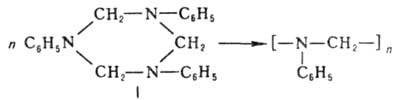

Термопластичные смолы получают, например, взаимод. эквимолярных кол-в анилина
и формальдегида в нейтральной или слабокислой среде и послед. нагреванием
образующегося ангидроформальдегиданилина (ф-ла I) с минеральными или орг.
к-тами при 130-180 °С:
Эти А.-ф. с.-хрупкие низкомол. вещества от желтого до красно-коричневого
цвета; т. размягч. 72-85°С; раств. в смесях спирта с бензолом. Модифициров.
термопластичные А.-ф. с., получаемые взаимод. I с растит. маслами (250-270
°С) или с жирными кислотами масел (230-240 °С), применяют как пленкообразователи
электроизоляц. лаков (электрич. прочность покрытий достигает 50-70 кВ/мм).
Лит.: Энциклопедия полимеров, т. 1, М., 1972, с. 146-49.
