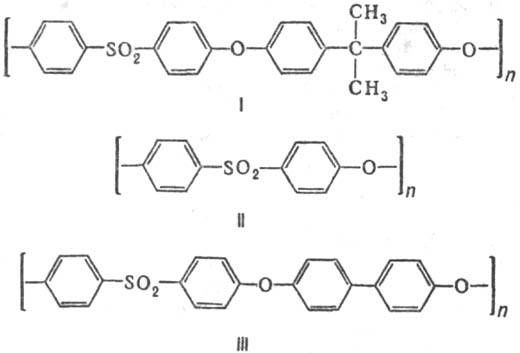

ПОЛИСУЛЬФОНЫ, гетероцепные полимеры, содержащие в основной цепи повторяющиеся группы SO2. Наиб. пром. значение имеют ароматические П. (полиариленэфир-сульфоны); алифатические П. (полиалкиленсульфоны) термически и химически неустойчивы. В промышленности производят три типа П. под след. традиц. названиями: поли-сульфон (ф-ла I; выпускается под торговыми названиями юдель, ультразон S, ПС-Н), полиэфирсульфон (II; виктрекс, ультразон Е) и полифениленсульфон (III; радель):

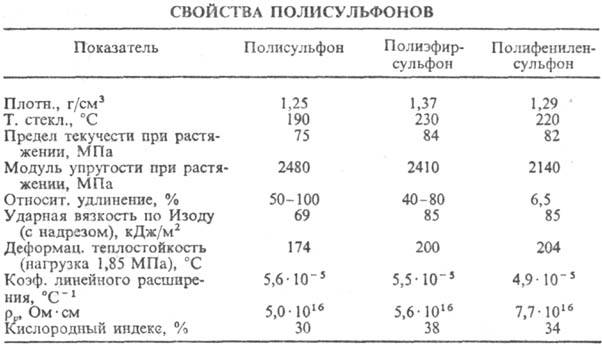

П.-твердые аморфные прозрачные термопластичные полимеры от светло-желтого до коричневого цвета; мол. м. (30-60) ·103 (см. табл.).
П. раств. в некоторых хлорир. углеводородах, ДМФА, ди-метилацетамиде, ДМСО, N-метилпирролидоне, диоксане, ТГФ, сульфолане. Обладают стойкостью к радиоактивному излучению и хим. стойкостью (они устойчивы в растворах щелочей, слабых растворах минер. кислот, слабых и насыщ. растворах минер. солей, алифатич. углеводородах, моторных и дизельных топливах, растит. и нефтяных маслах, ПАВ. Частично набухают в карбоновых кислотах, простых и сложных эфирах, кетонах, альдегидах, ароматич. углеводородах. Негорючи. Т-ра начала термич. разложения выше 400 °С, т.е. на 40-60°С выше температуры переработки. Хим. стойкость полисульфона хуже, чем у других П.

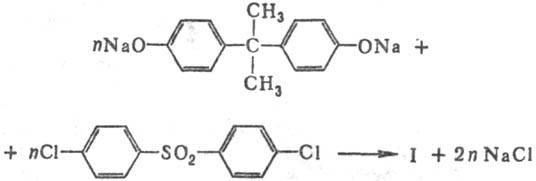

Полисульфон (I) получают поликонденсацией щелочных солейбисфенола А с 4,4'-дигалогендифенилсульфоном в растворе (в ДМСО, N-метилпирролидоне или сульфолане), например:
Полиэфирсульфон (II) получают поликонденсацией дика-лиевой соли дигидроксидифенилсульфона с 4,4'-дихлорди-фенилсульфоном в растворе или гомополиконденсацией монокалиевой соли 4-гидрокси-4'-хлордифенилсульфона в растворе или расплаве. Полифениленсульфон (III) синтезируют поликонденсацией дикалиевой соли 4,4'-дигидроксидифенила с 4,4'-дихлордифенилсульфоном в растворе. Технология произ-ва этих П. принципиально не отличается от технологии произ-ва полисульфона (I).
Перерабатывают П. при 300-380 °С литьем под давлением и экструзией, реже - прессованием (см. Полимерных материалов переработка). Применяют как конструкц. материалы для изготовления изделий инженерно-техн. назначения, работающих длит. время в экстремальных условиях (при температурах от —100 до 200 °С, под нагрузкой, в агрессивных средах) без ухудшения физ.-мех. и электрич. характеристик, а также в произ-ве электроизоляц. пленок, в т. ч. для печатных плат. П.-связующие при изготовлении препрегов, армированных углеродным и др. высокопрочными волокнами. производство в 1985 полисульфона и полифениленсульфона ок. 8,0 тыс. т/год (США), полиэфирсульфона 1,5 тыс. т/год (Великобритания). Имеются опытно-пром. произ-ва поли-сульфона в России и ФРГ. Впервые полисульфон получен в США (1965).
Лит.: Бюллер К.-У., Тепло- и термостойкие полимеры, пер. с нем., М.,1984, с. 245-84. Л. М. Болотина.
