ПОЛИХИНОКСАЛИНЫ, полимеры. содержащие в основной цепи макромолекулы хиноксалиновые циклы. Практич. интерес представляют фенилированные полихиноксалины (R = С6Н5).
полихиноксалины-твердые вещества от белого до темно-желтого цвета; т. стекл. 350-400 °С (R = Н) и 190-320 °С (R = С6Н5). Не разлагаются при нагр. на воздухе до 500-550 °С, в инертной атмосфере-до 560 °С; лестничные полихиноксалины в инертной атмосфере начинают разрушаться при 680 °С. Фенилированные полихиноксалины хорошо раств. в хлороформе. тетрахлорэтане. фенолах. N-метил-пирролидоне. Из растворов полихиноксалины в этих растворителях формуют прочные эластичные пленки. Фенилированные полихиноксалины отличаются также высокой хим. стойкостью (пленки не разрушаются при длит. кипячении в воде и 50%-ном растворе КОН).

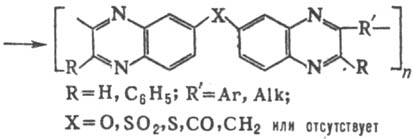

Получают полихиноксалины полициклоконденсацией ароматич. тетра-аминов с бис-(a-дикарбонильными) соед. по схеме:
Р-цию проводят предпочтительно в растворе, например в диоксане. м-крезоле, хлороформе. при температурах от —10 до 200 °С или в расплаве при 180-280 °С.
Применяют полихиноксалины как связующие для армир. пластиков. пленкообразователи для клеев. которые можно эксплуатировать при повыш. температурах и в агрессивных средах.
Лит.: Кронгауз Е. С., "Успехи химии", 1977, т. 46, в. 1, с. 112-50; Бюллер К.-У., Тепло- и термостойкие полимеры. пер. с нем., М., 1984.
