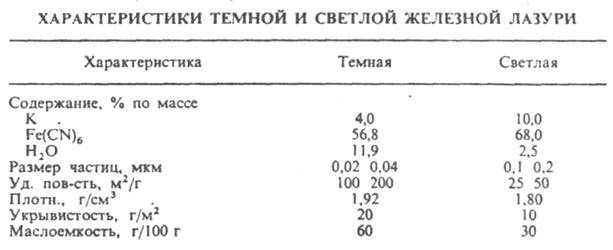

ЖЕЛЕЗНАЯ ЛАЗУРЬ (милори, берлинская лазурь, парижская синяя), неорг. синий пигмент состава Fe43+ [Fe2+(CN)6]3.xK4[Fe(CN)6].nH2O, где х = 0,3-0,8, п = 12-24. Получают совместным осаждением растворов K4[Fe(CN)6] и FeSO4 (при молярном соотношении 1:1,2) при 20-90 °С. Выпавший осадок "белого теста" длительно кипятят в кислой среде, затем окисляют КСlO3 или К2Сr2О7 при 50-70 °С. Полученную железная лазурь промывают, сушат при 70-90 °С и размалывают либо с помощью ПАВ переводят в среду пленкообразователя. С повышением температуры осаждения, продолжительности кипячения "белого теста" и кислотности среды увеличивается содержание К, и темная железная лазурь с бронзовым блеском переходит в светлую с более высокими пигментными свойствами (см. табл.).
железная лазурь не раств. в воде. слабых кислотах, орг. растворителях, легко разлагается слабыми основаниями до ферроцианида К и Fe2O3.H2O. Устойчива до 180°С; при 280 °С разлагается с выделением HCN. Светостойка, обладает высокой красящей способностью и укрывистостью, трудно диспергируется, не обладает противокоррозионными свойствами. В смеси с желтыми пигментами дает широкую гамму зеленых цветов.
Применяют железная лазурь для произ-ва масляных, эмалевых, нитролаковых и др. красок, в т. ч. полиграфических. Непригодна для водоэмульсионных и др. красок, имеющих щелочную среду, и для окраски по известковой штукатурке. Вытесняется орг. фталоцианиновыми пигментами.
Неядовита, ПДК 10 мг/м3.
Лит. Беленький Е. Ф., Рискин И. В., Химия и технология пигментов, 4 изд., Л., 1974, с. 481-98. П. И. Ермилов.
