Нужно объяснить почему манометр вакуумметр покажет одинаковое давление

[phoba]

Нужно объяснить почему манометр вакуумметр покажет одинаковое давление в случае когда к нему подключен насос создающий давление 2 атмосферы и если сам манометр вакуумметр погружен под воду на глубину 10 метров, где то же самое давление 2 атмосферы.

[antabu]

Корпус не герметичен. Под водой на измерительную трубку действует одинаковое давление внутри и снаружи.
Если корпус сделать герметичным, будет по-другому.

[SkydiVAR]

Я другого понять не могу: манометр-вакуумметр со шкалой от -1 до +1,5 бар (они же атмосферы). Оба показывают ноль. Где давление от насоса?

Ну и вопрос к автору картинки - какое-какое давление будет на глубине 10 метров в пресной воде???

[phoba]

Корпус не герметичен. Под водой на измерительную трубку действует одинаковое давление внутри и снаружи.
Если корпус сделать герметичным, будет по-другому.

откуда внутри трубки, которая открыта для измеряемой среды одним концом давление внутри и снаружи ? Там давление ТОЛЬКО снаружи, там нет давления "внутри".

[phoba]

Я другого понять не могу: манометр-вакуумметр со шкалой от -1 до +1,5 бар (они же атмосферы). Оба показывают ноль. Где давление от насоса?

Ну и вопрос к автору картинки - какое-какое давление будет на глубине 10 метров в пресной воде???

2 атмосферы, глубиномер это простой манометр с трубкой бурдона так то

[SkydiVAR]

2 атмосферы, глубиномер это простой манометр с трубкой бурдона так то

Так то - 1 ати.

[phoba]

2 атмосферы, глубиномер это простой манометр с трубкой бурдона так то

Так то - 1 ати.

Хорошо.


Если мы такой манометр вакуумметр как на картинке поднимем на высоту 10 000 км - какое давление он покажет ?
если мы его погрузим на глубину 10 метров - какое давление он покажет

в штуцер вставим заглушку обязательно

[Nickolas]

Так то - 1 ати.

На глубине 10 метров, давление водного столба равно одной атмосфере и еще плюс атмосферное давление, итого две атмосферы.

[SkydiVAR]

Если мы такой манометр вакуумметр как на картинке поднимем на высоту 10 000 км - какое давление он покажет ?
если мы его погрузим на глубину 10 метров - какое давление он покажет

в штуцер вставим заглушку обязательно

Если штуцер заглушен и сделано это на уровне моря:
- при подъёме на 10 тыс. км. (половина дороги до геостационарной орбиты) давление внутри манометра будет ВЫШЕ давления снаружи примерно на 1 бар. Стало быть покажет +1.
- при погружении в воду на глубину 10 м давление внутри манометра будет НИЖЕ внешнего давления примерно на 1 бар. Стало быть покажет -1.

Ноль он показывает при РАВЕНСТВЕ внешнего и внутреннего давления.

[phoba]

Если мы такой манометр вакуумметр как на картинке поднимем на высоту 10 000 км - какое давление он покажет ?
если мы его погрузим на глубину 10 метров - какое давление он покажет

в штуцер вставим заглушку обязательно

Если штуцер заглушен и сделано это на уровне моря:
- при подъёме на 10 тыс. км. (половина дороги до геостационарной орбиты) давление внутри манометра будет ВЫШЕ давления снаружи примерно на 1 бар. Стало быть покажет +1.
- при погружении в воду на глубину 10 м давление внутри манометра будет НИЖЕ внешнего давления примерно на 1 бар. Стало быть покажет -1.

Ноль он показывает при РАВЕНСТВЕ внешнего и внутреннего давления.

в среде атмосферного давления которое не равно нулю он показывает ноль ? Или все таки "ноль" надо бы взять в кавычки понимая, что этот ноль - текущее атмосферное давление ?

[SkydiVAR]

в среде атмосферного давления которое не равно нулю он показывает ноль ? Или все таки "ноль" надо бы взять в кавычки понимая, что этот ноль - текущее атмосферное давление ?

Если ничего не помогает - прочитайте, наконец, инструкцию!

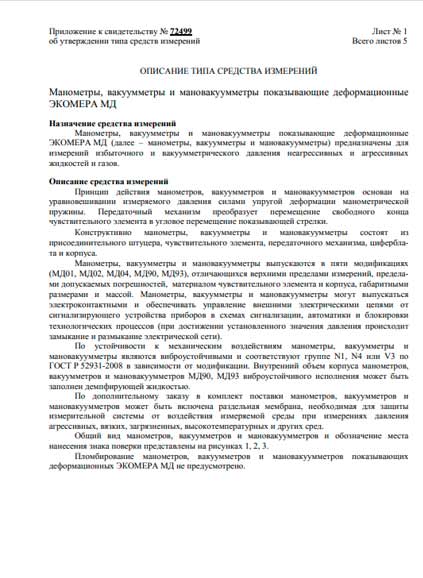

Здесь - "описание типа".

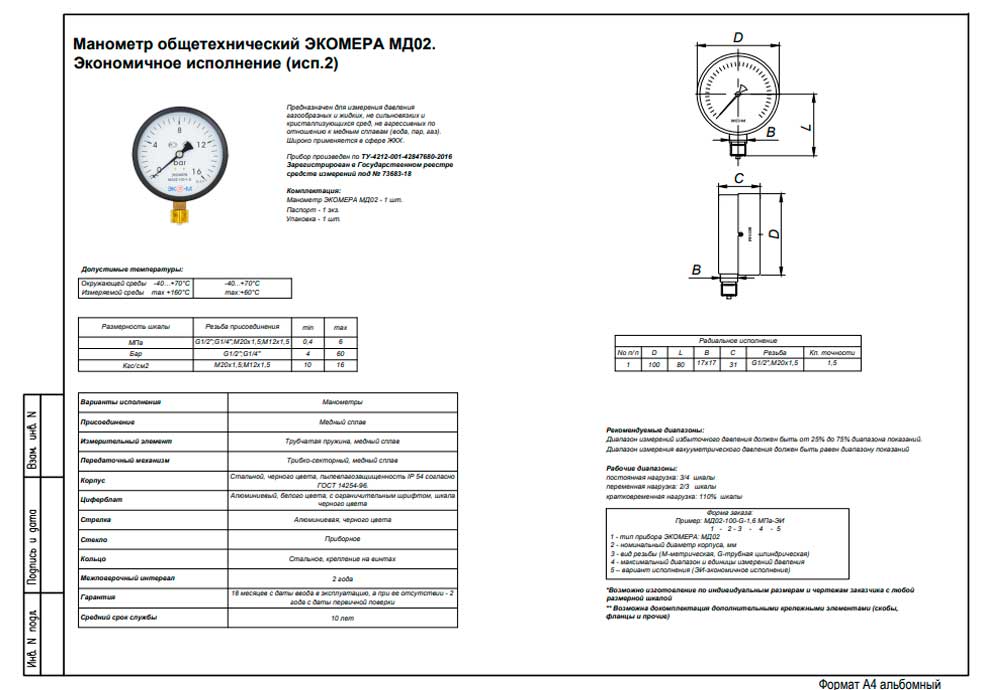

Здесь - чертёж и параметры. Всё предельно ясно.

[phoba]

я так понимаю тема атмосферного давления от Вас далека как и источник азота из Вашей атмосферы...
